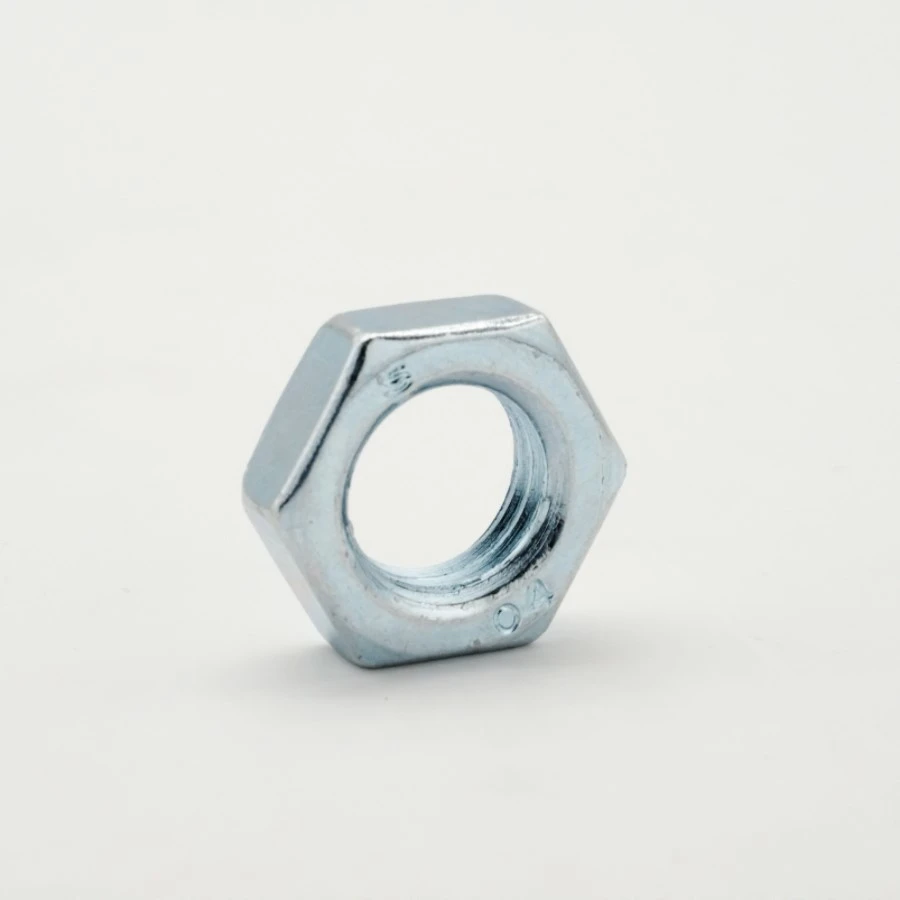

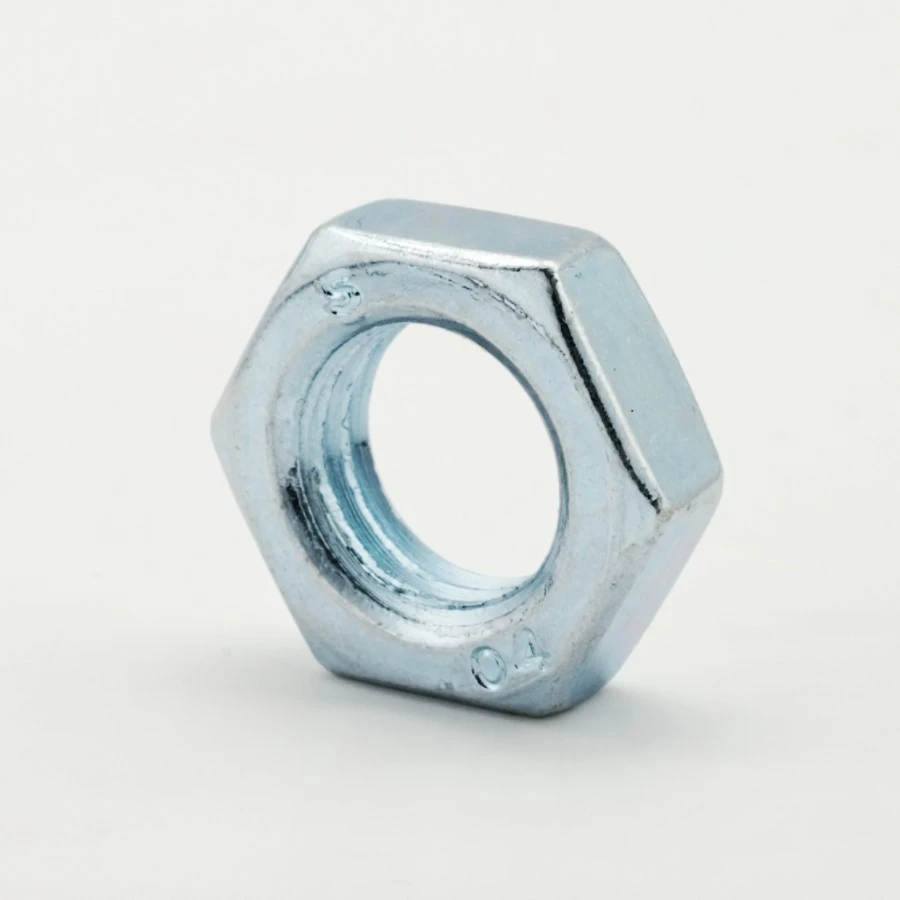

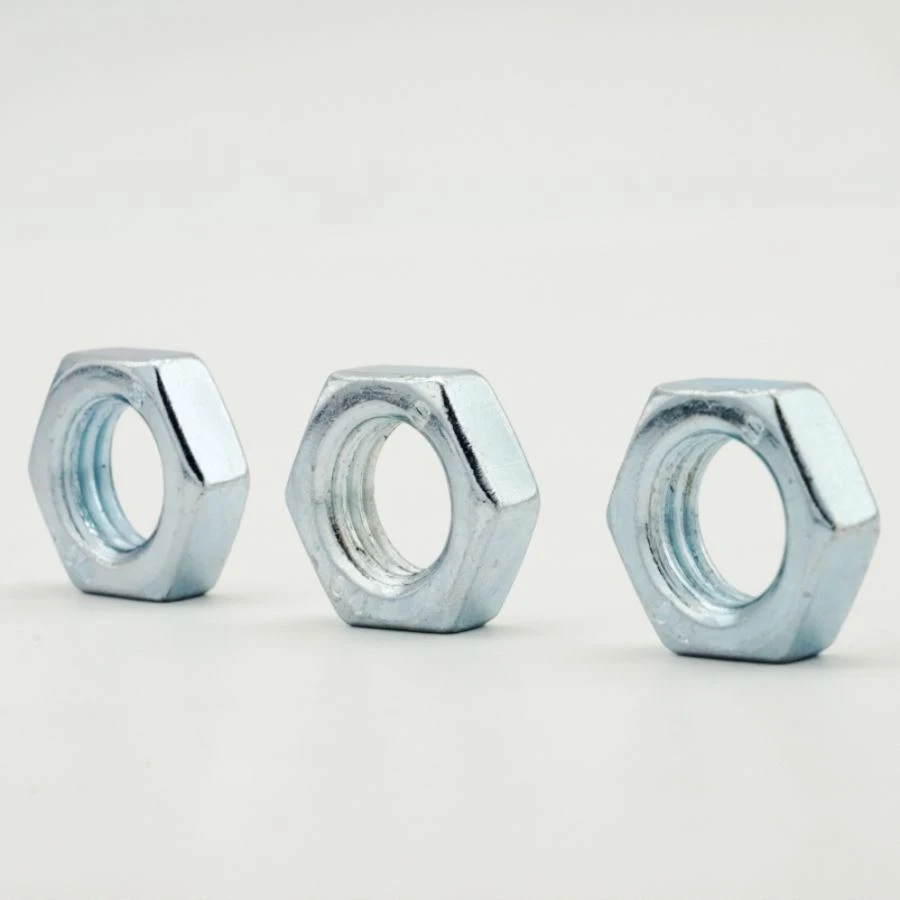

ASME B18.2.2 Tabel 4 Sekskantmøtrikker
ASME B18.2.2 Tabel 4 specificerer sekskantmøtrikker, som er tyndere end standard sekskantmøtrikker, men tykkere end flade møtrikker. De er designet specielt til at klemme mod en anden møtrik for at forhindre, at de løsner sig under vibrationer, hvilket gør dem vigtige i dynamiske fastgørelsessystemer.
Send forespørgsel
Produktintroduktion
ASME B18.2.2 Tabel 4 specificerer sekskantmøtrikker, som er tyndere end standard sekskantmøtrikker, men tykkere end flade møtrikker. De er designet specielt til at klemme mod en anden møtrik for at forhindre, at de løsner sig under vibrationer, hvilket gør dem vigtige i dynamiske fastgørelsessystemer.
Fælles specifikationer
| Materialer | Kulstofstål |
| klasse | 5, 6, 8, 10 |
| Rækkevidde | 1/4" - 1" |
| Tråd | Grov , Fin, Ekstra Fin, Special-Fin |
| Overflade | Almindelig, zinkbelagt, varm-dypgalvaniseret, GEOMET, ZINC-NIKKEL, DACROMATE osv. |
Nøglefunktioner
- Mellemtykkelse mellem standard- og flade møtrikker
- Specielt designet til kontramøtrik låsefunktion
- Er i overensstemmelse med ASME B18.2.2 Tabel 4
- Fås i høj-styrkeklasser, inklusive 2H
- Udbredt i vibrationsudsatte{{0} enheder
Applikationsindustrien
- Tungt udstyr og terrængående-køretøjer
- Jernbane- og transitsystemer
- Pumpe og kompressor samlinger
- Industriel fastgørelse med vibration

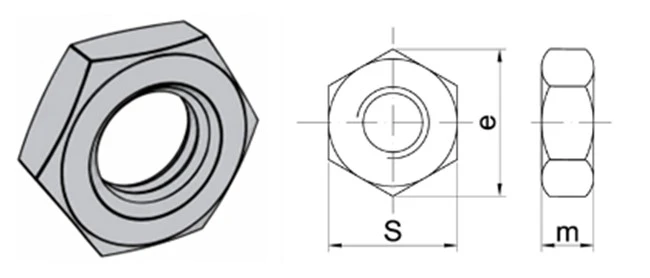

datatabel
| Størrelse | 1/4" | 5/16" | 3/8" | 7/16 | 1/2 | 9/16 | 5/8" | 3/4" | 7/8" | 1" | 1-1/8" | 1-1/4" | 1-3/8" | 1-1/2" | 1-5/8" | 1-3/4" | 1-7/8" | 2" | 2-1/4" | 2-1/2" | 2-3/4" | 3" | 3-1/4" | 3-1/2" | 3-3/4" | 4" |
| UNC | 20 | 18 | 16 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 7 | 6 | 6 | 6 | 5 | 6 | 4.5 | 4.5 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| AF Min (tommer) | 0.428 | 0.489 | 0.551 | 0.675 | 0.736 | 0.861 | 0.922 | 1.088 | 1.269 | 1.450 | 1.631 | 1.812 | 1.994 | 2.175 | 2.350 | 2.538 | 2.722 | 2.900 | 3.263 | 3.625 | 3.988 | 4.350 | 4.713 | 5.075 | 5.438 | 5.800 |
| AF Max (tommer) | 0.438 | 0.500 | 0.563 | 0.688 | 0.750 | 0.875 | 0.938 | 1.125 | 1.312 | 1.500 | 1.688 | 1.875 | 2.062 | 2.250 | 2.430 | 2.625 | 2.813 | 3.000 | 3.375 | 3.750 | 4.125 | 4.500 | 4.875 | 5.250 | 5.625 | 6.000 |
| AC Min (tommer) | 0.488 | 0.557 | 0.628 | 0.768 | 0.840 | 0.982 | 1.051 | 1.240 | 1.447 | 1.653 | 1.859 | 2.066 | 2.273 | 2.480 | 2.679 | 2.893 | 3.103 | 3.306 | 3.719 | 4.133 | 4.546 | 4.959 | 5.373 | 5.786 | 6.199 | 6.612 |
| AC Max (tommer) | 0.505 | 0.577 | 0.650 | 0.794 | 0.866 | 1.010 | 1.083 | 1.299 | 1.516 | 1.732 | 1.949 | 2.165 | 2.382 | 2.598 | 2.805 | 3.031 | 3.247 | 3.464 | 3.897 | 4.330 | 4.763 | 5.196 | 5.629 | 6.062 | 6.495 | 6.928 |
| T min (tommer) | 0.150 | 0.180 | 0.210 | 0.240 | 0.302 | 0.301 | 0.363 | 0.398 | 0.458 | 0.519 | 0.579 | 0.687 | 0.747 | 0.808 | 0.868 | 0.929 | 0.989 | 1.050 | 1.155 | 1.401 | 1.522 | 1.643 | 1.748 | 1.870 | 1.990 | 2.112 |
| T Max (tommer) | 0.163 | 0.195 | 0.227 | 0.260 | 0.323 | 0.324 | 0.387 | 0.446 | 0.510 | 0.575 | 0.639 | 0.751 | 0.815 | 0.880 | 0.944 | 1.009 | 1.073 | 1.138 | 1.267 | 1.427 | 1.556 | 1.685 | 1.814 | 1.943 | 2.072 | 2.201 |
